Thursday, May 29, 2008

VHF SSB

2 METER MULTIMODE KENWOOD TM-255

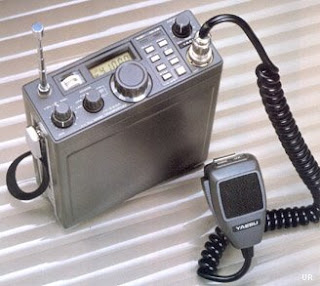

2 Meter Multimode YAESU FT-290

Baru-baru ini ramai yang bertanya…apa itu VHF SSB. Disini saya ingin menerangkan serba sedikit mengenai alat transceiver VHF all mode. Penggunaan mode SSB di VHF band amat popular di Eropah berbanding dengan negara2 di Asia, Biasanya penggunaan VHF SSB atau UHF SSB digunakan dalam komunikasi setellite di mana Uplink menggunakan UHF USB dan untuk menerima pancaran dari setellite (Downlink) menggunakan VHF USB selain dari itu Radio Amatur juga menggunakan freq. 1.2GHz dan 24GHz untuk komunikasi setellite. Dan ada juga satellite contohnya SO-35 atau
AO-27 menggunakan FM mode uplink UHF dan downlink VHF. Tapi satellite ni dan tak aktif...atau SK

Selain dari itu penggunaan VHF SSB digunakan juga untuk perhubungan terestial dimana dengan menggunakan kuasa yang tinggi dan antenna yang high gain jarak perhubungan radio boleh mencecah dari 1000km ke 1500km jika propagasi mengizinkan. Dimana pengunaan FM mode tidak sejauh itu…

Mengapa disini penggunaan VHF atau UHF SSB tidak popular ini adalah kerana kurangnya alat2 tersebut dijual dipasaran ini adalah kerana kurangnya Radio Amatur di rautau ini berbanding dengan negara Eropah oleh yang demikian Transceiver dari jenis ini amat sukar diperolehi disini walaubagaimanapun ada beberapa orang ham di negara kita mempunyai alat ini. Di Eropah satu ketika dulu bagi peminat VHF SSB set yang paling popular ialah YAESU FT-290R ini adalah kerana set ini paling murah dalam kategori VHF SSB pengarang pada satu ketika dahulu pernah menggunakan alat ini.

Transceiver VHF/UHF ALL MODE

Anda bernasib baik dimana ketika ini banyak pembuat radio telah membuat set ALL mode transceiver antaranya ialah ICOM IC-706MKIIG, YAESU FT100D, FT847, FT-857, Kenwood TS2000 dan sebagainya.

Dimana biasanya penggunaan VHF SSB digunakan. Saya lebih suka merujuk kepada Bandplan Region 1 dimana ianya lebih terperinci berbanding dengan Band Plan Region 3
Kalau dirujuk kepada Bandplan region 1 yang di kemas kini pada 2003 yang lalu penggunaan 2meter SSB ialah dari frequency 144.150 ~ 144.399MHz dan 144.500 ~ 144.794MHz anda dinasihatkan jangan menggunakan frequency 145.800 ~ 146.00MHz untuk komunikasi FM atau SSB simplex dengan rakan2 anda kerana ini adalah ruangan untuk komunikasi satellite.

Antenna

Untuk penggunaan simplex VHF SSB atau UHF SSB antenna yang digunakan adalah sama saperti yang kita gunakan sekarang sama ada vertical atau Yagi. Bagi komunikasi satellite pula antenna yang popular sekali ialah cross yagi atau helical.
Selamat mencuba.

De 9M2AU.

FOKUS SEMASA

Cabaran terbesar ahli-ahli Radio Amatur sejagat ketika ini ialah membina persepakatan tulen dan ikhlas dikalangan sesama ahli radio amatur dan memperbetulkan persepsi salah dikalangan persatuan-persatuan radio amatur di Malaysia.

Di Malaysia ketika ini terdapat lebih kurang 5,000 pelesen Radio Amatur ini tidak termasuk mereka yang gemar dengan Hobi ini atau SWL. Jumlah ini tidaklah dapat kita banggakan kerana jika kita tinjau negara jiran kita saperti di Indonesia terdapat lebih kurang ½ juta Ahli Radio Amatur, di Thailand pula terdapat lebih 200,000 Ahli Radio Amatur. Kita semua haruslah memperkenalkan hobi ini kepada masyarakat Malaysia dan berusaha meningkat imej Radio Amatur.

Sungguh membimbangkan jika hingga ke saat ini, mereka yang diberikan amanah untuk memimpin belum mempunyai wawasan jangka panjang yang konkrit dan agenda bertindak yang realistik bagi menangani keadaan semasa. Menggunakan kuasa yang ada bagi menakut-nakutkan golongan swl dan lain-lain lagi. Bagi warga-warga 9W2 atau 9M2 yang telah termakan atau terpengaruh dengan hasutan-hasutan mereka-mereka yang tidak bertanggung jawab ini haruslah menggunakan akal yang ada memilih mana yang baik dan mana yang tidak amatlah tidak adil jika mendengarkan cerita-cerita yang direkacipta oleh satu golongan saje. Kita semua haruslah bertindak adil dalam membuat penilaian, hindarkanlah diri anda dari mengumpat diwarung-warung kopi dan sebagainya.
Era kebangkitan Radio Amatur banyak diperkatakan dan potensinya sungguh memberangsangkan. Namun wawasan besar tidak mungkin tercapai semata-mata melalui cakap-cakap kosong diwarong-warong kopi…….Sebaliknya wawasan besar memerlukan pengisian, agenda bertindak, pendekatan strategik dan kebijaksanaan pelaksanaan serta mendapat penghayatan dan dokongan dari kalangan ahli-ahli radio amatur. Waktu-waktu begini menuntut kepada penyatuan seluruh ahli-ahli Radio Amatur dari segi fikiran, tenaga, sumber dan usaha.
Kini bukan masanya untuk ahli-ahli Radio Amatur berlumba-lumba demi membuktikan siapa yang lebih sesama sendiri. Kebelakangan ini Imej Radio Amatur telah dirosakan oleh tafsiran sempit yang dilakukan oleh segelintir ahli radio amatur. Mereka berfikiran songsang didorong oleh perasaan kecewa, marah, dendam dan benci yang terbina secara kumulitif.

Dalam suasana menghadapi cabaran saperti ini disamping berdoa dan memohon petunjuk kita semua perlu mengambil pengajaran dari rakan-rakan kita dari seberang. Kita semua haruslah memperlihatkan ketulusan, kesucian, kemurniaan serta keindahan…melalui gerak kerja yang mengutamakan kebajikan dan dilaksanakan dengan penuh kasih sayang tercetus daripada hati jernih dalam semangat persaudaraan Kita harus tangkas menghulurkan semangat persahabatan, mengalunkan irama perdamaian mencerminkan kehalusan budi dan mewarnakan keharmonian diri. Kita haruslah memikirkan dan melaksanakan bagaimana untuk memajukan dan meramaikan ahli radio amatur yang berkualiti dan bukannya menyusun strateji menghancurkan golongan yang lain. Marilah kita sama-sama bersatu melaksanakan tugas kita sesui dengan kod etika Radio Amatur.

Untuk semua warga radio amatur pengarang ingin mengingatkan dirinya dan rakan-rakan sekelian janganlah bercakar sesama sendiri cuba jadikan ianya satu contoh dan tauladan, kita semua haruslah elakan diri kita dari melakukan kerja mengumpat ianya bukan saje ditegah oleh agama bahkan masyarakat semua. Bincangkanlah atau buatlah kerja-kerja yang berbentuk konstruktif dan produktif
.

Sunday, May 18, 2008

Tuesday, May 13, 2008

DIRECTORY

YAESU FT-DX9000D


YAESU FT-2000


ICOM IC-7800


ICOM IC-7700


LOOKING FOR TRANSCEIVERS, ANTENNAS and etc in Singapore.....

1. SUNEAST PTE LTD.
    10 JALAN BESAR
    B1-19/20 SIL LIM TOWER
    SINGAPORE 208787
    TEL: +65-6296 4233
    +65-6296 4234
    Email: suneast@pacific.net.sg

2. R-ONE TRADING PTE LTD1, Rochor Canal Road, #04-08, Sim Lim Square, Singapore       188504Tel: +65 6338 0450 ; Fax: +65 6338 0454Email: rone@r-onetrading.comWebsite: http://www.r-onetrading.com/

3. Blazer Electronic Centre10, Jalan Besar, #B1-17 Sim Lim Tower, Singapore 208787Tel: 6296 6944; Fax: 6296 6945E-mail: sales@blazer.com.sgWebsite : http://www.blazer.com.sg/

4. TECOMART PTE LTD
#B1-22 Sim Lim Tower, 10 Jalan Besar, Singapore 208787. Tel: +65-2983536, 2986282 Fax: +65-2988131. E-mail: tecomart@pacific.net.sg

5. OCS
    1 Rochor Canal Road
     Sim Lim Square #03-12
     Singapore
     Tel: +65 6336 347

6. STS COMMUNICATION
1 Rochor Canal Road, #03-07, Sim Lim Square, Singapore 188504


LOOKING FOR ALLUMINIUM...TUBING AND
ROD TO BUILD YOUR OWN ANTENNA OR MAST

KAMKO ALLUMINIUM SDN BHD.
LOT NO: 338 JLN SUNGAI BESI
57100 KUALA LUMPUR
TEL: 03-9222 4931
03-9222 8996

LB ALLUMINUIM SDN BHD.
LOT 1501 SUNGEI WAY
9TH MILE JLN KELANG LAMA
PETALING JAYA
03-7877 8898

PULAU PINANG BRANCH
LOT 241 TKT PERUSAHAAN 6
KAWASAN PERINDUSTRIAN PERAI
14600 PERAI PULAU PINANG
TEL:04-3976 9998

KOSAN ALUMINIUM EXTRUSION SDN BHD
CS6, Jalan Kolej,
43300 Seri Kembangan,
Selangor, Malaysia.

EL  ALUMINIUM BILLET (M) SDN BHD
NO. 22 JALAN TTC 30
TAMAN TEKNOLOGI CHENG (PHASE 4B-6)
MELAKA 75250
TEL; 06-334 3641/2/3


PRESS METAL  ALUMINIUM HOLDINGS BHD
Suite 61 & 62, Setia Avenue,
No 2, Jln Setia Prima S U13/S,
Setia Alam Seksyen U13, 40170 Shah Alam, Selangor
TEL03-3362 2188



LOOKING FOR STAINLESS STEEL... SCREWS BOLTS & NUTS
For Your Antenna, Tower and Mast Project

ASIA BOLTS & NUTS SDN BHD
NO 29-5, JLN LOKE YEW
55200 KUALA LUMPUR
TEL: 03- 9222 2488

IF ANYONE WHO WANTS TO GALVANIZED YOUR TOWER OR ANYTHING YOU MAY SEND YOUR MATERIALS TO..........

PROGRESS STEEL GALVANISING SDN BHD
LOT 90 JLN INDUSTRI 3/5,
TAMAN INDUSTRI INTEGRASI RAWANG,
48000 RAWANG.
SELANGOR
TEL: 03-6091 4488

Monday, May 5, 2008

GROUNDING & AC Lines Filter



BROADCAST AND SOME SERIOUS HAMs design their station which include provisions to keep the station on the air even during lightning storms so some station are design 24x7x365 even in the face of lightning. You may spend a thousand of Dollars on your tower, antenna and your rigs but don't forget to put a side some $$$ for your earthing system get some advice from a good electrician or engineer......













































Ground Rod use at least 2x6 feet copper rod (suggestion cover the earth clamp with high tension tape to protect from water)










Look At the Ground Rod Connection....


My Advice is get 2 nos of 6' copper rod use at least 4mm2 electrical cable the bigger the better I used 6mm2 PVC cable and go through the brick wall and into my shack. The most important things is the cable connection at the ground rod if you just connect it by using the clamp supplied I would tell you that kind of joints cannot last long...it will oxidize. The best method is using exotomic weld which most of us cannot afford it. Second method is by drilling a hole and using stainless steel bolts and nuts. Third method using stainless steel hose clamp and clamp the cable using the Hose Clamp. And after you have finished it don't forget to used High Tension Tape to cover  the joints that you have done.



Check your impedance with this instrument
the reading should be less than 10 ohm






Some might suggest to do grounding like this..using RG 8 or RG 213.for your radio....







1" Copper Tape attached to ground rod









Control Box....

















































Lightning Protection Brushes





This would seem to be much more advantageous to a radio amateur because it would try to prevent lightning, not advocate, and even better, it will slowly discharge the to-be-strike so lightning won't get anywhere else. Good to install on top of the tower.


AC LINES FILTER...

Is good to have AC Lines Filter fitted in your shack this is to reduce some electrical Noise.





It is advisable to installed the SPD for your AC lines in. This SPD is to protect  your equipments if there is an electrical spikes or over voltage.



3 PHASE SPD

SINGLE PHASE SPD




De 9M2AU
